AISI 304 Paslanmaz Çelik Mekanik Malzeme Özellikleri

Mesh / Simülasyon Hassasiyeti Bilgileri

Uyarlanabilir Mesh İyileştirmeleri Bilgileri

Mekanik Malzeme Özellikleri AISI 304 PASLANMAZ ÇELİK

• Poisson Oranı: Yanal gerilme ve eksenel gerilmenin birbirine olan oranı olarak tanımlanır. Malzemelerin esneklikleri ve sıkıştırılabilme özellikleri hakkında bilgi verir. Poisson oranı ne kadar artarsa malzeme o kadar az esnek ve sıkıştırılabilinirdir.
• Poisson oranının yüksek olması günlük hayatta meydana gelen ancak hissedilmeyen çok küçük şiddet ve büyüklükteki depremler ve sismik hareketlerin malzemede meydana gelecek hasarın o kadar yüksek olması anlamına gelir

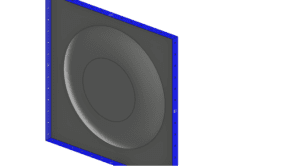

Panelin Sabitlenen Bölümlerinin Gösterimi Görseldeki panel iki katlı bir deponun montajlanmış bir alt panelini temsil ettiğinden, montajlı halinde panel yanındaki, üstündeki ve altındaki panellerle cıvata yardımıyla bağlı olacağından flanşların hareketsiz olduğu (mavi ile işaretlenmiş) kabul edilmiştir. UYGULANAN YÜK İLE İLGİLİ BİLGİLER

 *Z Ekseninde oluşan küçük kuvvet Y ekseninde panele uygulanmış kuvvetin panel içinde yarattığı iç gerilmeler olarak yorumlanabilir istenirse ihmal edilmesinde bir sakınca yoktur.

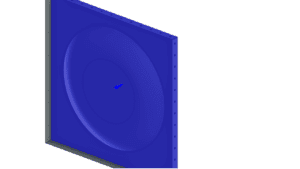

YÜKÜN PANELE UYGULANDIĞI YÜZEY

SONUÇLAR

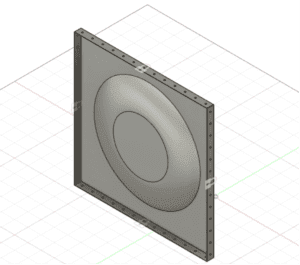

 Panelin Simülasyon Programında Veriler İşlenmeden Önceki Hali

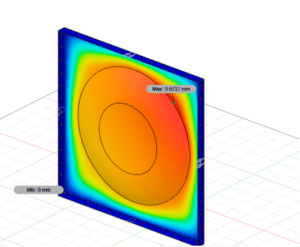

Panelin Deformasyon (Displacement) Analizi

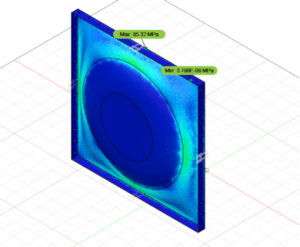

Von Mises Stres Analizi

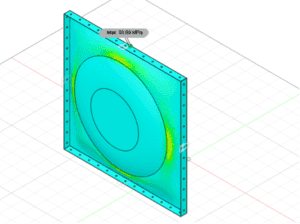

Asal Gerilme Stres Analizi

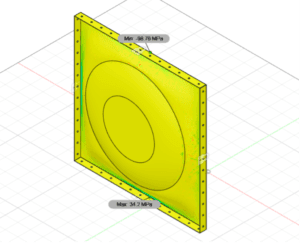

Asal Gerilme Analizi

SONUÇLARIN DEĞERLENDİRİLMESİ

1. Simülasyonda AISI 304 Kalite Paslanmaz Çeliğin 1.5 mm kalınlıktaki tasarımının mevcut 1830 N yüke rahatlıkla dayanabileceği ortaya konulmuştur.
2. Amerikan standartlarında tasarımlarda yaygın olarak kullanılan emniyet katsayısını 3 olduğu halde tasarımın gerçek emniyet katsayısı 2.52 olarak hesaplanmıştır. Daha düşük bir emniyet katsayısı uygulanabilir olması beklenen veya yaygın olarak kabul gören standartlardan daha dayanıklı olduğu olarak yorumlanabilir.
3. Normal koşullarda hesaplanan sıvı basıncını, 1830 N, depo panelinin yalnızca en alttaki 1/3’lük kısmına etki ettirilirken , sıvı basıncının panelin aşağısında daha fazla olmasından dolayı, simülasyonda alttaki yüksek basınç panelin üst kısmına da, çok daha düşük bir basınç olması beklenildiği halde, üniform olarak uygulanmıştır
4. Panelin bombe yaptığı noktada simülasyon sonucunda bütün panel yüzeyinde hesaplanan en büyük deformasyon (displacement) olan 0.67mm kaydedilmiştir. Ancak 0.67mm’lik deformasyon (displacement) simülasyon fotoğraflarında da görüldüğü gibi gözle görülebilecek veya panelin yapısal bütünlüğüne zarar verebilecek bir değer değildir.
5. Panelin flanş bölümleri simülasyon boyunca sabit tutulduğundan en büyük gerilme ve tepki kuvvetlerinin o bölgede olduğu sonucu ortaya çıkmıştır. Ancak her ne kadar montajlı bir panelin flanşları bitişiğindeki panellere cıvatalarla tutturulmuş da olsa, panele kıyasla daha az da olsa bir esneme yapacaktır ancak simülasyon gereği bir panelin önceden ne kadar esneyebileceğini hesaplanamadığı için en zorlayıcı koşul olan hiç esnemeden basınç altında test edilmiştir. Hata payı yaklaşımı olarak, flanşların hiç esnememesi poisson oranlarının 0.5 olarak kabul edilmesi anlamına gelir ancak çeliğin poisson oranı 0.29 olduğundan gerilme ve tepki kuvvetleri için %42 lik bir emniyet katsayısı ile çarpıldığı sonucuna varabiliriz.
6. Panelde herhangi bir gerdirme veya takviye simüle edilmemiştir, bu etmenler panelde bulunması halinde panelin dayanımını arttırabilir.
7. AISI 304 Paslanmaz Çelik malzemeler diğer ,malzemelere kıyasla, yüksek mekanik ve termal dayanımlarının yanında bu simülasyon raporunda yer almayan yüksek kimyasal dirence ve yüksek hijyen standartlarına sahiptir. Bu da onları su ve sıvı depolanması konusunda diğer malzemelerden çok daha üstün bir konumda bulunmasını sağlar.
